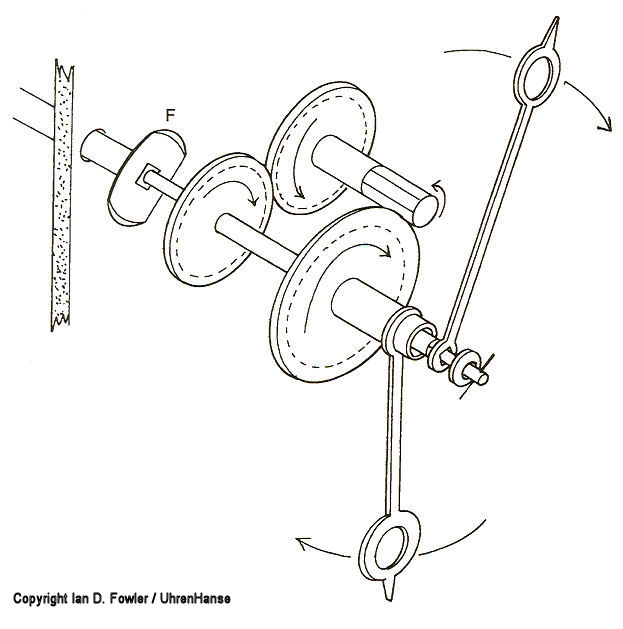

Das Zeigerwerk ist der Teil des Uhrwerks, welcher die Rotationen des Gehwerks auf die Zeiger überträgt. Das Zeigerwerk wird vom Gehwerk angetrieben, es besteht normalerweise aus drei Rädern: dem Minutenrad, dem Wechselrad und dem Stundenrad. Bei den im hiesigen Raum üblichen Gebrauchsuhren ist die Hauptzeigerachse die des Minutenwerks. Vor dem Zifferblatt sitzt der Zeiger meist auf einem Vierkant, der durch eine Schraube oder einen Stift gesichert ist. Hinter dem Zifferblatt befindet sich ein Radkranz, das sogenannte Viertelrohr, der in ein Rad greift (Wechselrad). Der Trieb dieses Rades dreht das Stundenrad, welches als Rohr lose auf der Minutenzeigerwelle steckt. Deshalb sitzt der Stundenzeiger immer hinter dem Minutenzeiger. Damit die Zeiger bei weiter laufendem Uhrwerk drehbar sind, können sie nicht starr mit der Achse verbunden sein. Es gibt zwei Methoden, um Beweglichkeit zu erzielen: Bei der ersten ist die Minutenachse lose auf das Minutenrad im Uhrwerk gesteckt. Durch eine Klemmfeder, die das Rad an die Achse federnd festdrückt, wird die Reibung erreicht. Man nennt diese Vorrichtung Rutschkupplung. Bei den Schwarzwälder und manchen westfälischen Uhren ist das Wechselrad in dieser Konstruktion gearbeitet. Bei der zweiten wird die Reibung durch das eng auf die Minutenradachse gesteckte Metallrohr (Minutenrohr) erzeugt. Relativ einfach ist ein Datumsanzeiger konstruiert. Das Stundenrad dreht ein weiteres Rad, welches sich nur halb so oft dreht, also einmal in 24 Stunden. An diesem Rad befindet sich ein Hebel, der einen Zahnkranz mit 31 Zähnen ein-mal am Tag um einen Zahn weiter stellt. Der Zahnkranz trägt auf seiner Achse den Datumszeiger. Die Anzeige der Mondphasen ist bei englischen und bergisch-westfälischen Uhren wie das Datum konstruiert. Sekundenzeiger sind bei den Standuhren dieser Region selten (englische Bauweise). Einige sehr feine bergische Uhren haben einen Sekundenzeiger aus der Mitte.
